Система мониторинга и контроля


CMC-TC III: функциональные особенности


IT безопасность, мониторинг и управление

Система контроля CMC-TC – это подбираемый индивидуально для каждого проекта комплекс специализированного оборудования, который предназначен для бесперебойной и безопасной работы стоечных решений Центров Обработки Данных независимо от размеров самого ЦОД.

Одновременно данная система является центральным элементом для подключения к вышестоящим системам управления (выдача сигнала в локальную сеть, на пункт охраны / диспетчеризации). Основой любой системы CMC-TC является Процессорный блок III (PU III), он имеет подключение непосредственно к локальной сети пользователя. К PU III подключаются различные датчики как напрямую, так и через специализированные Can-Bus датчики. Функции системы контроля CMC-TC определяются выбором интерфейсных блоков, блоков ввода / вывода, доступа и самих датчиков.

Система предназначена для установки в 19" стойку, занимает от 1HU в высоту. В дополнение к стандартному (в случае всех занятых горизонтальных юнитов в стойке) монтаж может быть предложен в вертикальной плоскости.

Параметры мониторинга и управления:


Параметры мониторинга  и управления



Сенсорные блоки для подключения сенсоров:

  • температура
  • дым
  • влажность
  • циркуляция воздуха
  • механические сенсоры
и т.д.
ss



  • самоопределение компонентов без программирования
  • простое подключение и интеграция
  • индивидуальные решения
  • модульность, масштабируемость
  • открыта для будущих расширений
  • централизованное и децентрализованное применение

Для удаленного мониторинга систем предлагается множество разнонаправленных решений:

  • Системы управления по локальной сети (для интеграции в системы управления);
  • CMC-TC Manager (для контроля всех систем на основе протокола SNMP);
  • Конфигуратор CMC-TC (для создания проектов на основе СМС);

и многие другие возможности …



info monitoring

  На рисунке показана информация, получаемая через ВЕБ-интерфейс,
поступающий на компьютер оператора с системы мониторинга.


В зависимости от требований Заказчика могут быть разработаны и внедрены системы мониторинга, помимо основных параметров температуры, влажности, доступа и т. д. также способные выполнять анализ энергопотребления, с последующей передачей информации на пульт оператора для реализации телеметрии (SCADA-систем).


DCM-Agent

Система мониторинга DCM A

Система DCM-Agent способна собирать, анализировать и передавать информацию как через собственный Web-интерфес, так и при помощи программы DCM Delivery, при необходимости объединения с другими системами или требования систематического анализа и хранения данных.

Подключения системы мониторинга:

  • 16 цифровых входов;
  • 4 аналоговых выхода (0 до 20 мА);
  • 2 цифровых выхода;
  • 1 RS485 интерфейс расширения (DCM Extension);
  • 1 RS485 интерфейс для расширения (дополнительные измерительные устройства);
  • Сетевой интерфейс (RJ45 10/100 МБит/с);
а также,

    • Наличие поддержки SNMP-протокола;
    • Отправка сообщений по электронной почте и SMS (GPRS-модем);
    • 2 независимых ввода по питанию;
    • 12 дополнительных выходов для питания датчиков (24 В DC);
    • Конфигурация через браузер по IP - встроенное ПО;

Размер: 44,45 мм (1 HU) x 482,6 мм (19”) x 300 мм;
Рабочий температурный режим: 0 to 50 °C (без образования влаги);

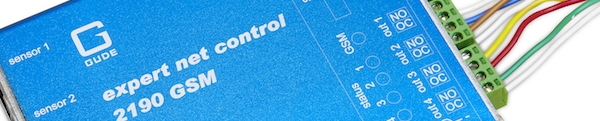

DCM-Detection

Система мониторинга DCM D

Еще более компактная система по сравнению с DCM-Agent, не требует размещения в 19"-юните стойки. Обладает собственным Веб-интерфейсом, не подразумевает возможность расширения или подключения дополнительных сторонних устройств.

Входы и выходы устройства:

  • 4 цифровых входа;
  • 4 цифровых выхода;
  • 2 подключения сенсора через RJ45, в том числе датчика температуры;
  • Сетевой интерфейс (RJ45 10/100 МБит/с);
а также,

    • Внешний блок питания;
    • Наличие поддержки SNMP-протокола;
    • Отправка сообщений по электронной почте и SMS (GPRS-модем);
    • Конфигурация через браузер по IP - индивидуальное встроенное ПО;

Размер: 104 мм x 104 мм  x 28 мм;
Рабочий температурный режим: 0 to 50 °C (без образования влаги);

DCM Detection - система, наиболее подходящая для Базовых сейфов и Модульных сейфов.

DCM-Extension

Модуль расширения системы мониторинга

Если количества вводов и выводов, предлагаемых системой DCM Agent, недостаточно, ее возможности можно расширить, установив модуль DCM Extension.

Модуль предусматривает следующие возможности приема и выдачи следующих сигналов:

  • 16 цифровых входов;
  • 4 аналоговых выхода (0 до 20 мА);
  • 2 цифровых выхода;
  • 1 RS485 интерфейс для подключения к DCM-Agent;
а также,

    • 2 независимых ввода по питанию;
    • 12 дополнительных выходов для питания датчиков (24 В DC);
    • Конфигурация через браузер;

Размер: 44,45 мм (1 HU) x 482,6 мм (19”) x 300 мм;
Рабочий температурный режим: 0 to 50 °C (без образования влаги);



DCM-Delivery

Система анализа и отображения данных ЦОД

Cервис предоставления информации удаленному пользователю, включает в себя возможность сбора, обработки и анализа данных, возможность построения графиков контролируемых параметров.

Специальные возможности системы:

  • Поддержка мульти-клиентности (несколько операторов могут вести наблюдение за параметрами);
  • Предоставление услуги через программное обеспечение (SaaS);
  • Индивидуальная настройка параметров отображения и способа отображения выводимых данных;
  • История событий, включая время появления и исчезновения тревог;
  • Отображение реальных данных и виртуальных настроек;
  • Подходит для мультисистем, объединяющих в себе системы DCM-Agent и несколько систем DCM-Extension.
